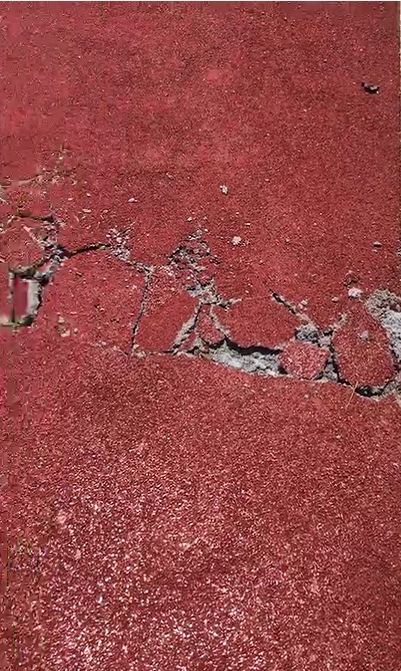

影響混凝土開裂的因素主要有混凝土的收縮、溫度應(yīng)力、配筋、混凝土材料配合比、養(yǎng)護條件和施工質(zhì)量6點：
1.混凝土收縮：混凝土收縮會產(chǎn)生微觀裂縫，這些裂縫一旦發(fā)展，可能引起彩色透水混凝土開裂、變形甚損壞。
2.溫度應(yīng)力：混凝土內(nèi)的水泥在水化反應(yīng)中發(fā)散出大量熱量，使混凝土升溫，并與外部氣溫形成一定溫差，從而產(chǎn)生溫度應(yīng)力，這直接影響到彩色透水混凝土的開裂及裂縫寬度。
3.配筋不足：配筋間距大、配筋率小的混凝土結(jié)構(gòu)開裂多。
4.混凝土材料配合比：配合比設(shè)計不當直接影響到混凝土的抗拉強度，是造成混凝土開裂不可忽視的原因。
5.養(yǎng)護條件：養(yǎng)護條件對裂縫的出現(xiàn)有著關(guān)鍵的影響，在標準養(yǎng)護條件下，彩色透水混凝土硬化正常，不會開裂。
6.施工質(zhì)量：澆筑施工中，振搗不均勻、漏振、過振等情況都會造成混凝土離析、密實度差，降低結(jié)構(gòu)的整體強度。

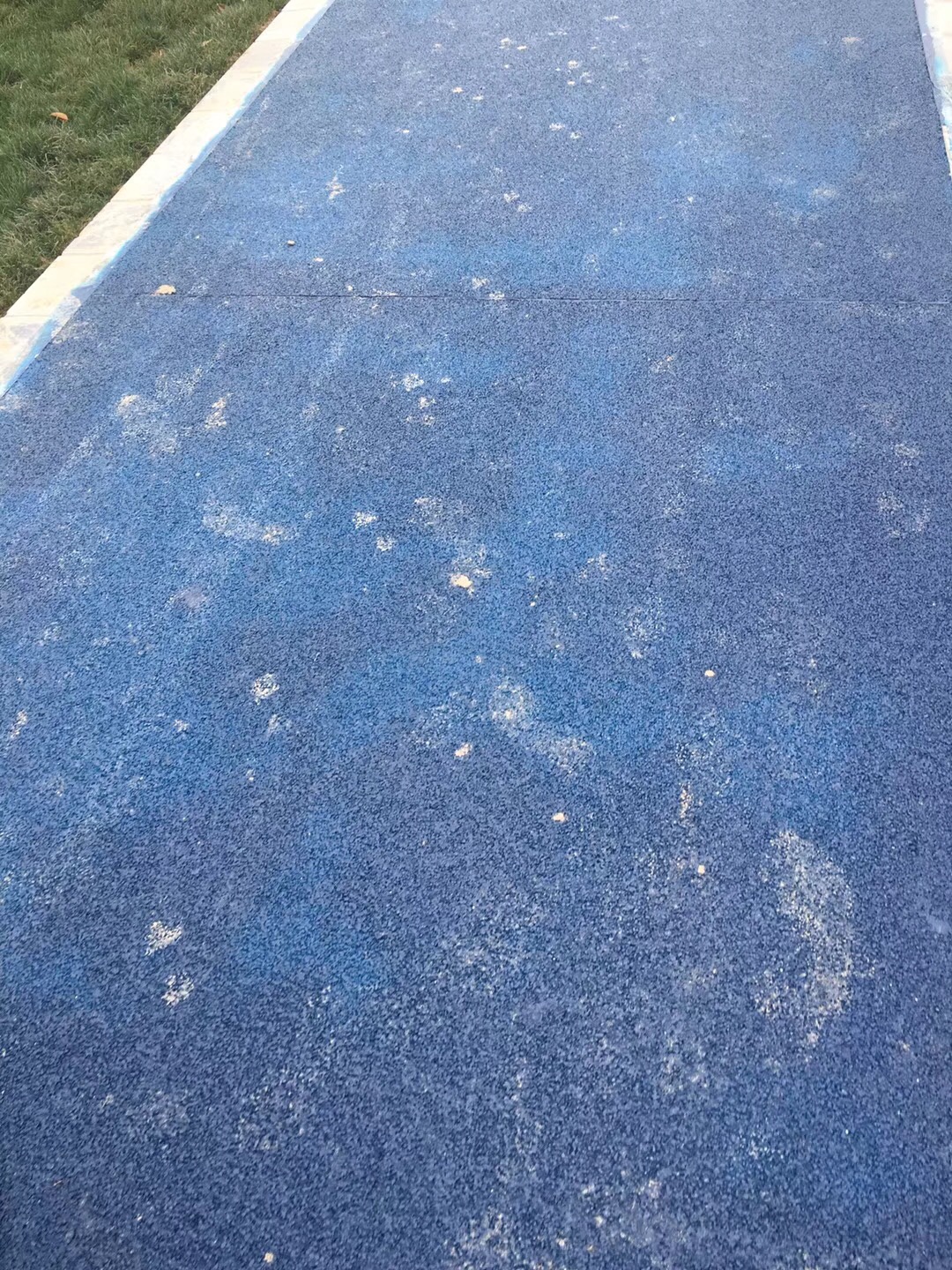

  泛堿是混凝土中的可溶性堿隨著水分遷移到混凝土表面，在水分蒸發(fā)后留下“白霜”或白色絨毛狀的物質(zhì)。一般情況下，背光面和背風面出現(xiàn)泛堿的可能性要比迎風面和朝陽面小得多或者根本就不出現(xiàn)泛堿。這是因為朝陽面和迎風面有利于水份的蒸發(fā)，混凝土干燥過程中，內(nèi)部的多余水份向混凝土表面移動時，必然先大量地向熱量大、蒸發(fā)快的表面移動，因而被帶到這些表面的氫氧化鈣就比其它表面上的氫氧化鈣多，泛堿也就比其它表面嚴重

引起泛減的主要原因：

    1．天然石材結(jié)晶相對較粗，存在許多肉眼看不到的毛細管，花崗巖細孔率為0.5～1.5%，大理石細孔率為0.5～2.0%，其抗?jié)B性能不如普通水泥砂漿，花崗巖的吸水率0.2～1.7%是較低的，水仍可由通過石材中的毛細管浸入面?zhèn)鞯搅硗庖幻?。天然石材的這種特性及毛細孔的存在，為粘接材料中的水、堿、鹽等物質(zhì)的滲入和析出并形成泛堿提供了通道。

    2．粘結(jié)材料產(chǎn)生含堿、鹽等成分物質(zhì)。主要為鑲貼砂漿析出Ca（OH）2（氫氧化鈣）并跟隨多余的拌合水，沿石材的毛細孔游離入侵板塊，拌合水越多，移動到砂漿表面的Ca（OH）2就越多，水分蒸發(fā)后，Ca（OH）2就存積在板塊里。

其他，如在水泥中添加了含有鈉Na+的外加劑，粘土磚土壤含有的Na+、Mg2+、K+、Ca2+、C1-、So42-、C032-等，遇水溶解，會滲透到石材毛細孔里，形成“白華”等現(xiàn)象。

粘結(jié)材料產(chǎn)生的含堿、鹽等成分物質(zhì)是滲入石材毛細孔產(chǎn)生泛堿的直接物質(zhì)來源。

    3．水的滲入。由于外墻接縫用水泥細砂砂漿勾縫，令防水效果差；地面水（或潮濕）沿墻體或砂漿層侵入石材板；安裝時對石材灑水過多等原因，使水入侵石材板，并溶入Ca（OH）2和其他鹽類物質(zhì)進入石材毛細管形成泛堿?？梢姡欠簤A物質(zhì)的溶劑和載體。

    在地坪制品中，顏料只起到改變混凝土色彩的作用，只要加入量適當，不影響混凝土強度，顏料對混凝土的質(zhì)量不會產(chǎn)生任何影響。而地坪制品表觀常見的問題，都有其產(chǎn)生的原因。

    褪色的原因

    1、選材不當造成褪色
    大多數(shù)有機顏料的耐光、耐候性能都不太好，如不經(jīng)過特殊處理，一般不能直接應(yīng)用于混凝土制品，容易發(fā)生褪色現(xiàn)象。因此，應(yīng)盡量選擇無機顏料：如氧化鐵顏料(紅、黃、棕、黑、橙色) 、氧化鉻綠、鈷藍、鈦白、以及經(jīng)過特殊工藝處理的復合顏料。

    2、物理變化
    水泥中有許多可溶性的鹽和堿，如：K2SO4、Na2CO3、Na2SO4和微溶Ca(OH)2等。水分沿壓模地坪（www.emeitt.com）制品的孔隙蒸發(fā)，將可溶性鹽和堿帶出來，在表面形成白色物質(zhì)。使原有亮麗的色彩變得暗淡。

    3、 化學變化風化

    水泥在硬化過程中，生成氫氧化鈣，氫氧化鈣與空氣中的二氧化碳反應(yīng)，生成不溶于水的碳酸鈣，這一過程需要一定的時間。表層氫氧化鈣與二氧化碳反應(yīng)，使表面形成一層灰膜，即碳酸鈣，它繼續(xù)與空氣中的二氧化碳和水反應(yīng)，生成溶于水的碳酸氫鈣，被雨水沖刷掉后，灰膜消失，顏色退化，光亮度減弱。

  脫層是指一層薄層材料（一般在2~4mm）從地坪表面脫落的過程。這主要是由在收光過程中混凝土表層下方滯留的空氣和/或泌水所造成的。普遍認為泌水與混凝土中的空氣之間存在著很強的關(guān)聯(lián)，因為空氣是通過細微的泌水通道向外散逸。如果封閉地坪表面阻止泌水溢出，空氣就會集聚，從而形成薄弱面并可能引發(fā)脫層。

    引發(fā)脫層現(xiàn)象產(chǎn)生的因素包括

  1. 表面凝結(jié)差異當?shù)仄罕砻媸艿斤L或高溫作用而加速干燥時，

  2. 地坪表面被過早地封閉，從而大幅增加脫層的可能性。

  俗話說無透水不海綿，海綿城市的項目中的鋪裝材質(zhì)大量使用了彩色透水混凝土。很多施工單位在透水混凝土施工過程中，遇到了透水混凝土面層結(jié)漿問題，形成的原因及預防方式由上海拜石為您解答：

  導致透水混凝土面層結(jié)漿的原因主要有：

1、骨料（石子）石粉含量超標

2、攪拌不均勻

3、水泥摻量偏大

4、水灰比失調(diào)

  透水混凝土面層結(jié)漿的預防措施主要有：

1、不采購、采用含石粉量超標（骨料）石子

2、砼攪拌時間保持4分鐘以上

3、嚴格執(zhí)行配合比，投料量準確

4、嚴格控制水灰比、控制用水量。

 翹曲是由混凝土不均勻干縮造成的，暴露在外的地坪表層混凝土干燥與收縮速度要快于底部混凝土，進而導致地坪向上翹曲。翹曲可能在施工完成后約2年內(nèi)的任意時間段發(fā)生，無法完全避免也無法預測。翹曲可能發(fā)生在地坪縫處和地坪板邊緣處，并且可能會導致開裂。有時地坪翹曲的程度甚會影響到叉車的使用。必要時，未達到規(guī)定表面規(guī)整度要求的部位可通過研磨方式進行修正。作為維

修保養(yǎng)制度的一部分，應(yīng)對這種活動予以監(jiān)測，并按需進行處理。板下灌漿可以對地坪的支承作用，但仍應(yīng)跨地坪縫的荷載傳遞功能。

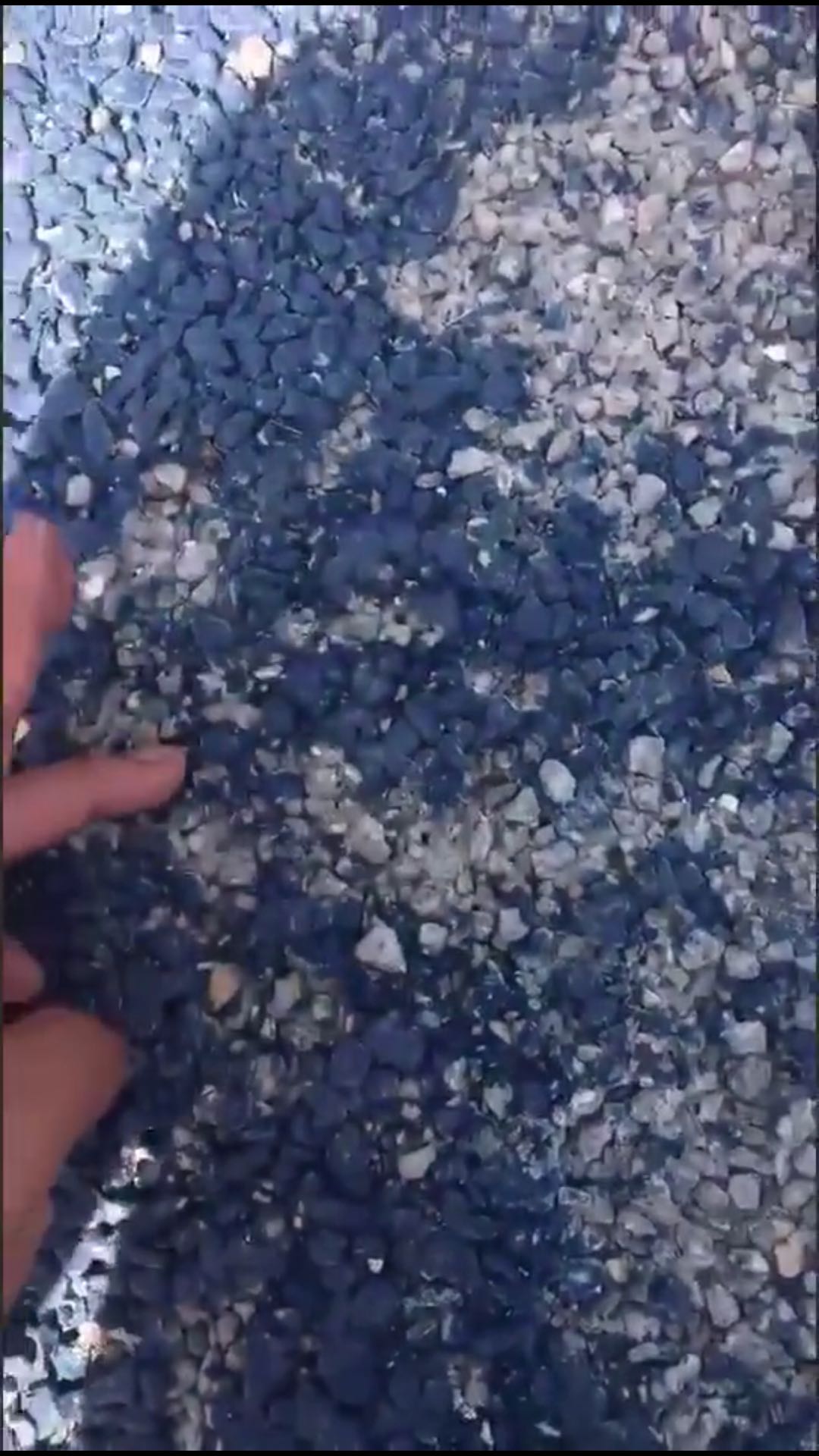

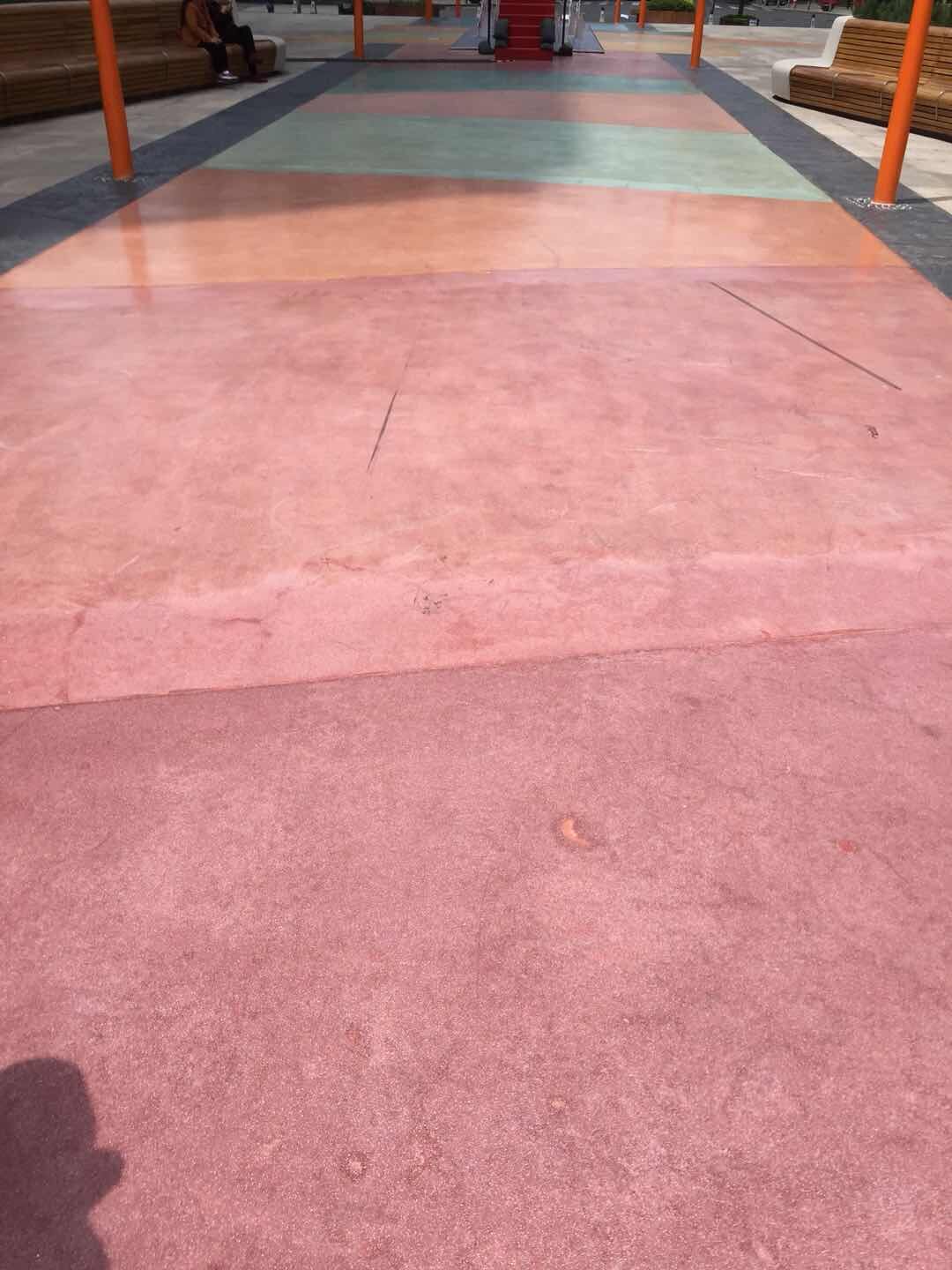

引起透水混凝土外表局部損壞的原因有：

1、沒有掩蓋保護薄膜

2、澆水過度，石子外表漿體逾越20㎝以上

3、混凝土強度不行

4、周邊洗刷時受腐蝕漿體腐蝕

防止出現(xiàn)透水混凝土局部損壞的辦法：

1、成型后要及時掩蓋薄膜維護，薄膜搭接寬度與周邊掩蓋寬度

2、選用噴霧器外表澆水，防止用水管直接噴灑

3、滿足混凝土規(guī)定強度

4、薄膜掩蓋維護達到7天以上

大多數(shù)消費者在選購產(chǎn)品時關(guān)心的莫非質(zhì)量和價格，那么在透水混凝土行業(yè)里，施工價格受哪些因素影響呢？接下來由拜石給大家一一介紹一下！

1.材料：

  產(chǎn)地較遠和稀少的材料比本地生產(chǎn)或常見的材料要昂貴些；進口的材料一定程度上來說會優(yōu)于國產(chǎn)的材料；口碑好的品牌也要比無名小廠的材料貴些。

原因：具有品牌效益的材料一般都會經(jīng)過長期試驗驗證，具有正規(guī)的檢測報告，質(zhì)量優(yōu)異，且性能穩(wěn)定，引用的原料也相對昂貴，因而價格略高。
2.施工配比：

  施工材料配比是廠家經(jīng)過多次試驗和經(jīng)驗得出的品牌秘方，而許多廠家“照葫蘆畫瓢”，做出的工藝效果也有天壤之別，即便有些施工當時看不出來，但短期內(nèi)便可窺見。
3.施工技術(shù)：

  在材料相同的情況下，工程的質(zhì)量取決于工程隊伍的技術(shù)、經(jīng)驗、現(xiàn)場施工管理。有技術(shù)含量、經(jīng)驗豐富的正規(guī)施工隊伍要價自然比一般臨時施工隊伍高些。
4.施工管理：

  施工過程本身是一個復雜的過程，各工種的交叉作業(yè)、工序的先后順序?qū)κ┕べ|(zhì)量都是關(guān)重要的，公司管理所產(chǎn)生的費用自然也就反映在工程價格里，所以，施工管理也影響價格。

5.公司的規(guī)模：

 的工程施工公司有都具有較高的資質(zhì)和規(guī)模，為客戶提供完善的售前、售中、售后服務(wù)，解決客戶所遇到的問題，保證客戶的工程效果。因此規(guī)模較大的公司報價會高于“光桿司令”和無名公司。

綜上5點，請客戶在選擇施工公司時能夠謹慎冷靜，綜合考慮所選公司的情況，以防影響工程質(zhì)量。

1. 豐富行業(yè)經(jīng)驗

   十年專注，累積施工面積超過1000萬平方，合作客戶超過2000家，成功鋪裝上海F1賽道、世博會、園博園、G20等市 工程。


2. 美國施工技術(shù)

   配備整套地坪施工設(shè)備，引進美國施工技術(shù)，團隊定期培訓持證上崗。

3. 產(chǎn)品性能

   業(yè)內(nèi)率先引進美國裝飾混凝土核心配方，采用凝膠、引氣、纖維、堿水等高分子聚合物、有效優(yōu)化透水混凝土的性能。

4. 充足產(chǎn)能保證

   擁有原材料生產(chǎn)設(shè)備、年產(chǎn)超過百萬平方；確保工程供貨充足。


5. 嚴苛測試系統(tǒng)

   從原料生產(chǎn)到工程鋪裝，測試每個環(huán)節(jié)、檢測數(shù)據(jù)超過國家標準，有效保證工程質(zhì)量。

6. 靈活合作共贏

   材料銷售提供免費技術(shù)指導、造型模具。包工包料提供免費現(xiàn)場打樣，2年質(zhì)保，無憂服務(wù)。



   拜石寄語

拜石不能給您低的價格,
我們只能給您高品質(zhì)的透水混凝土；
我們寧可為價格解釋一陣子，
也不愿為產(chǎn)品質(zhì)量差而道歉一輩子！
如果單純?yōu)榱俗非罄麧櫍?br/>完全可以通過降低成本達到快銷的目的，
但上海拜石認為只有的品質(zhì)，
才是我值得驕傲的！.
為了質(zhì)量追求，
我們不會因短期的利益出賣公司的未來和顧客的信任，
我們努力堅持，
只為得到越來越多顧客的認可和追隨，
這正是上海拜石繼續(xù)前進的大動力，

上海拜石致力于成為國內(nèi)好的透水混凝土品牌。
